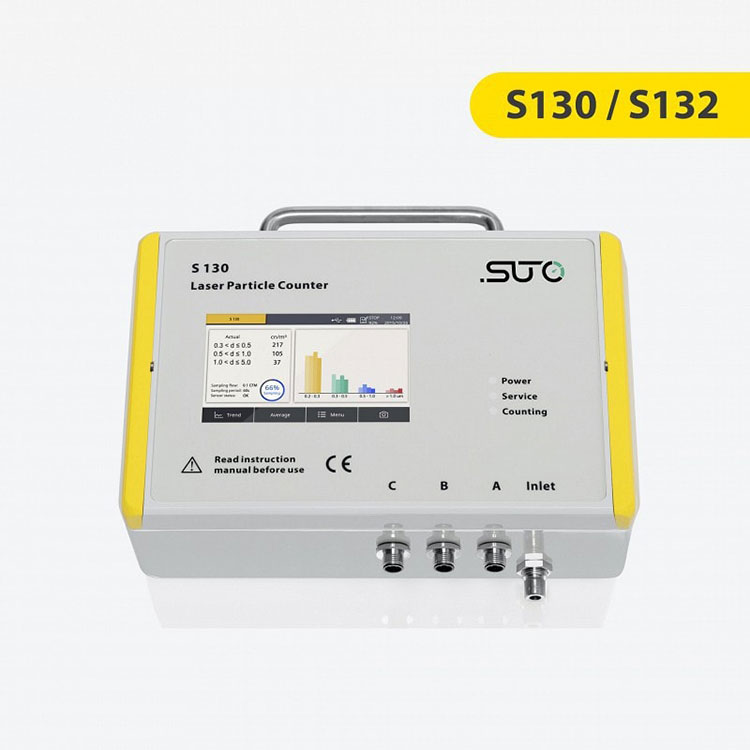

Лазерен брояч на частици за измерване на чистотата на сгъстен въздух

Лазерният брояч на частици S130 / S132 за измерване на чистотата на сгъстен въздух представлява авангарден лазерен брояч на частици, проектиран специално за приложения, включващи сгъстен въздух или газове. Прецизно изработен с фокус върху качеството и информиран от изискванията на клиента, този инструмент е специално създаден за безпроблемна, денонощна работа, осигурявайки непрекъснат мониторинг на качеството на сгъстения въздух. Поддържайки строги стандарти, той помага за предотвратяване на замърсяване с частици в процесите и продуктите, като по този начин запазва цялостното качество и целостта.

Модел:S130 / S132

Изпратете запитване

S130 / S132Лазерен брояч на частици за измерване на чистотата на сгъстен въздух

Размери на частиците от 0,1 < d ≤ 5,0 μm

S130 Eco-версия: 0,3 < d ≤ 5,0 μm
S132 Pro-версия: 0,1 < d ≤ 5,0 μm

Интегриран дифузер за налягане

За разлика от своята конкуренция, лазерните броячи на частици SUTO идват с интегрирани дифузори за налягане за намаляване на налягането в тръбопровода вътре в инструмента. Това позволява на потребителите да използват лазерните броячи на частици директно от системата за сгъстен въздух, без да инсталират редуктори на налягането и следователно са в съответствие със стандарта ISO 8573-4.

Интегриран дисплей

Интегрираният 5" сензорен дисплей предлага отчитане на живо за всички канали, настройки на изходния сигнал, както и интегриран регистратор на данни. Това позволява съхраняване на данните от измерването на устройството. Стойностите на измерването представляват броя на частиците на ft³, l или m³, или алтернативно в μg/m³.

Мониторинг на качеството на въздуха съгласно ISO 8573-1

Лазерният брояч на частици ISO 8573-1 за измерване на чистотата на сгъстен въздух определя класовете на чистота на сгъстен въздух за частици в система за сгъстен въздух, като предоставя граничните стойности за всеки канал. Лазерният брояч на частици S132 измерва каналите, както е определено от ISO 8573-1:

0,1 < d ≤ 0,5 μm
0,5 < d ≤ 1,0 μm
1,0 < d ≤ 5,0 μm

За тези 3 канала граничните стойности са определени и разделени на класове. Но освен това, както е посочено в стандарта ISO 8573, трябва да се измери и четвъртият канал, d > 5,0 μm. Тази стойност на канала трябва да бъде 0 за класовете от 0 до 5, в противен случай класификацията попада в клас 6 или по-лош, където масовата концентрация се определя като гранични стойности.

Връзки за анализ на данни

Удобните за потребителя сигнални изходи (Modbus/RTU (RS485), алармено реле (NO, 40VDC, 0,2A) и USB) улесняват свързването на S130/S132 към SUTO дисплеи и регистратор на данни, както и дисплеи и контролни модули на трети страни.

Обменна услуга SUTO

Услугата за обменно калибриране елиминира прекъсванията и позволява на потребителите да имат безпроблемен запис на своите измервания на точката на оросяване.

Моля, свържете се с нас за специални заявки и допълнителна консултация за кандидатстване тук.

ИЗМЕРВАНЕ
частица
Диапазон на измерване	S130: 0,3 < d ≤ 5,0 μm S132: 0,1 < d ≤ 5,0 μm
Измервателни канали	S130: CH1: 0,3 < d ≤ 0,5 μm CH2: 0,5 < d ≤ 1,0 μm CH3: 1,0 < d ≤ 5,0 μm CH4: 5,0 μm < d (конфигурируемо) S132: CH1: 0,1 < d ≤ 0,5 μm CH2: 0,5 < d ≤ 1,0 μm CH3: 1,0 < d ≤ 5,0 μm CH4: 5,0 μm < d (конфигурируемо)
Ефективност на броене съгласно ISO 21501-4	30 ... 70 % от d > 0,1 um, 90 ... 110 % от d >= 0,3 um
Принцип на измерване	Лазерно откриване
Сензор	LED-лазер
Консумация
Избираеми единици	cn/m³, cn/ft³

СИГНАЛЕН ИНТЕРФЕЙС И ДОСТАВКА
Аналогов изход
Сигнал	4 ... 20 mA (2-жилен)
Аларма	Превключващ изход, нормално отворен, макс. 40 VDC, 200 mA
Fieldbus
протокол	Modbus/RTU, Modbus/TCP (с версия на дисплея)
Снабдяване
Захранване с напрежение	24 VDC / 10 W (без дисплей) 24 VDC / 20 W (с дисплей)
Консумация на ток	420 mA (без дисплей) 840 mA (с дисплей)
Интерфейс за данни
USB	USB Micro с поддръжка на OTG

ОБЩИ ДАННИ
Конфигурация
други	Устройството идва предварително конфигурирано Конфигурирането може да се извърши чрез докосване на екрана
Дисплей
Интегриран	5” цветен сензорен екран
Регистратор на данни
Съхранение	30 милиона стойности на измерване (по избор)
Разни
Електрическа връзка	3X M12
Клас на защита	IP65
Процесна връзка	6 mm бърза връзка (версия под налягане), връзка с шипове (версия за околната среда)
Материал	PC, Al сплав
Тегло	S130: 1,9 кг S132: 3,2 кг
Размери	S130: 271 x 205 x 91 мм S132: 300 x 240 x 120 мм
Условия на работа
Среден	Сгъстен въздух и газове без корозивни, агресивни, разяждащи и запалими съставки
Скорост на потока	2,83 л/мин
Честота на дискретизация	Една проба на минута
Средно качество	ISO 8573-4
Средна температура	0 ... +40 °C
Средна влажност	< 90 %, без конденз
Работно налягане	0,3 ... 1,5 MPa
Температура на околната среда	+10 ... +40 °C
Влажност на околната среда	0 ... 90 % rH
Температура на съхранение	-10 ... +50 °C
Влажност при съхранение	< 90 % без конденз
Транспортна температура	-30 ... +70 °C Без дисплей -10 ... +60 °C с дисплей

√ Постоянно измерване на частици и мониторинг на сгъстен въздух и газове във високотехнологични приложения.

√ Изпълнение на изискванията съгласно стандарта за сгъстен въздух ISO 8573-4.
