UV детектор за озон

PTM600-OZ UV детектор за озон

Общо описание

UV Ozone Detector е базиран на микропроцесор двулъчев фотометър (UV 254 nm) за измерване на съдържанието на озон във въздуха или кислорода.

За да оцени съдържанието на озон в газовата проба, ДЕТЕКТОРЪТ ЗА ОЗОН измерва UV радиацията в измервателния канал, UV радиацията в референтния канал, температурата и налягането в кюветата.

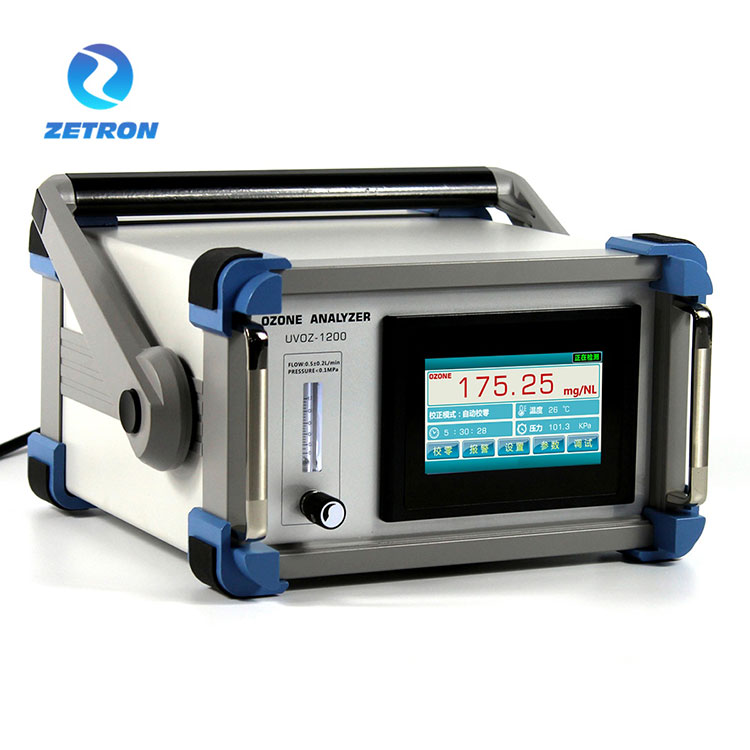

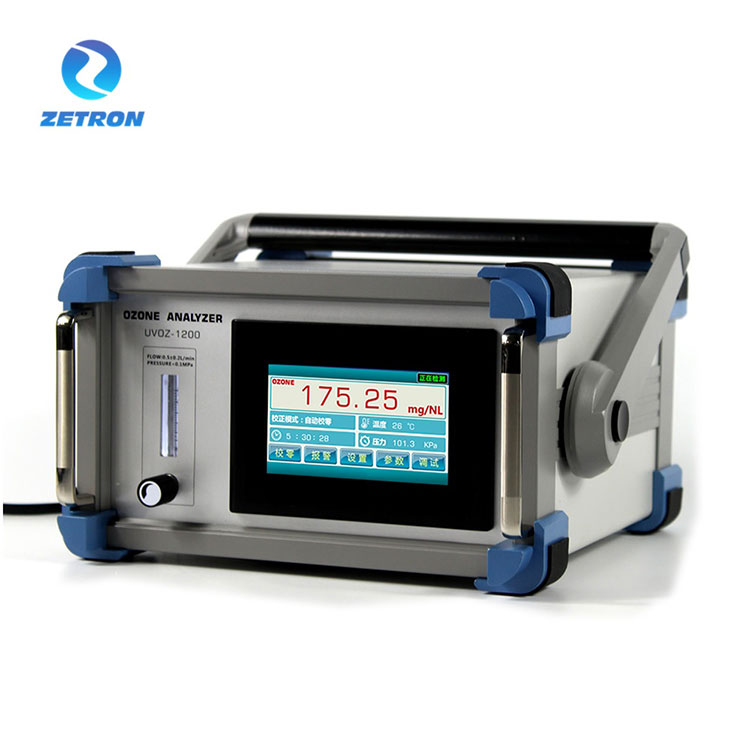

Анализаторът на озон има интерфейс за работа със сензорен екран, който показва концентрацията на озон в реално време. И сензорният екран също е с дисплей за компенсация на налягането и температурата. За обхвата на висока концентрация (g/Nm3) той има функцията за въвеждане на поток, която може да показва изхода на генератора на озон в реално време. Основният компонент използва дълготрайна система за ултравиолетова светлина с кварц с висока пропускливост на светлина, за да се предотврати отклоняването на нулата от повлияване на точността на откриване. Не е необходимо да затваряте въвеждането на озон при нулиране, за да сте сигурни, че оборудването може да работи непрекъснато 24 часа.

Концентрацията на озон се показва или в процентно тегло на озона (%wt/wt), в грамове озон на нормален кубичен метър проба газ (g/Nm3) или ppmv (AQ: g/m3 или ppm) на буквено-цифров дисплей. Единицата за концентрация може да се променя по време на работа.

Допълнителните модифицируеми параметри са между другото:

Единица за показване на налягането (kPa)

Параметри на алармата (висок/нисък праг)

Естество на газа носител: въздух или кислород (вкл. PSA)

Параметри на интерфейса RS-485

4-20MA  сигнален изход

Монтаж и захранване

За свързване на пробния газ трябва да се използва 6 x 4 mm PTFE тръба (която ние ще доставим при поискване). Пробният газ трябва да бъде свързан през филтъра за пробен газ ("IN"). Времето на забавяне на измерването на концентрацията зависи от

а) скоростта на потока на пробния газ,

б) дължината на тръбата до анализатора,

в) напречното сечение на тръбата (препоръчваме тръба 6x4 mm, не повече!),

г) закъснението на самия анализатор. При препоръчителен дебит от .2 до 1 l/min забавянето във времето ще бъде 2 до 0.4 s с дължина на тръбата 6 x 4 mm от 2 m.

Следните чертежи показват възможните конфигурации:

Метод на вземане на проби: вземане на проби с положително налягане;

Интерфейс на дисплея: 4,3-инчов интерфейс за работа със сензорен екран;

Интерфейс на съдържанието: концентрация на озон, температура, налягане;

Спомагателни функции: температурна компенсация, компенсация на налягането;

Дисплейна единица: g/Nm3, mg/NL по избор;

Резолюция на дисплея: 0.01g/Nm3;

Дебит на газа: 0.5L±0.2L/min;

Входящо налягане: <0.1MPa;

Грешка в концентрацията: максимум 0,5% FS;

Линейна грешка: максимум 0,5% FS;

Нулев дрейф: <± 0,3%. FS;

Време за реакция: ≤ 1 секунда;

Температура на околната среда: -30~80 ℃;

Метод на свързване на тръбопровода: бързо затягане (неръждаема стомана);

Диаметър на байпас за вземане на проби: Φ 6 (6 mm * 4 mm);

Метод на комуникация: RS-485;

Изходен режим: 4-20mA (активен);

Захранване: 24V DC;

Размер: 120 мм (височина) × 160 мм (ширина) × 60 мм дълбочина;

Забележка: 1mg/L=1g/m3=467PPM;

Безплатна гаранция: 24 месеца (за хоста);

Стандартна конфигурация: антикорозионен разходомер, деструктор за изпускане на озон, филтър за прием на озон (прах).

Характеристики на продукта:

Характеристики на измерване: патентована технология с функция за автоматично регулиране на нулевата точка, принцип на ултравиолетова абсорбция с двоен път, чужд източник на ултравиолетова LED светлина с дълъг живот, непрекъсната работа, осигуряваща стабилност на концентрацията на откриване.

Метод на изпитване: Двупътен метод на UV абсорбция, система с дълготраен източник на светлина, висока точност на измерване.

Принцип на измерване: Съгласно закона на Lambert Beer, точни измервания се правят чрез принципа на фотометричната абсорбция.

Система за източник на светлина: Чужда система с дълготраен източник на ултравиолетова светлина (ултравиолетов LED източник на светлина с лещи), с безплатна гаранция от 2 години.

Употреба: Препоръчително е да се монтира и използва на закрито, оборудван с водоустойчиви авиационни тапи.

Система за леки басейни: Отделна технология за леки басейни, без течове, устойчивост на високо налягане и устойчивост на въздействие на газове за вземане на проби с голям поток.

Интелигентна компенсация: Вградена компенсация на температурата и налягането и дисплей, с автомат

Структурата

Панел на дисплея и екран на дисплея

Входна мощност, изходен сигнал, вход за озон, изход за озон

Входяща мощност:

Изход на клема за сигнал:

Връзката и процесът

UV ОЗОНОВ ДЕТЕКТОР, схема на свързване на вземане на проби с паралелен клон

(Забележка: Препоръчва се да се използва този процес на свързване, отделно вземане на проби и изпускане на атмосферата след преминаване през устройството за унищожаване на изгорели газове с озон.)

UV ОЗОНОВ ДЕТЕКТОР, серия схема на свързване за вземане на проби

(Забележка: Когато използвате този процес на свързване, е важно да се отбележи, че налягането в изходящия тръбопровод на генератора на озон трябва да е стабилно. Вградената компенсация на трансмитера за налягане ще доведе до колебания на откритата стойност на концентрацията на озон в определен диапазон.)

Модел: UV ОЗОН ДЕТЕКТОР

Диапазон на измерване: 0-300g/Nm3

Допълнителен диапазон: 0-300g/Nm3, 0-100g/Nm3, 0-50g/Nm3;

Продължителност на живота на източника на светлина: приблизително 30000-50000 часа;
