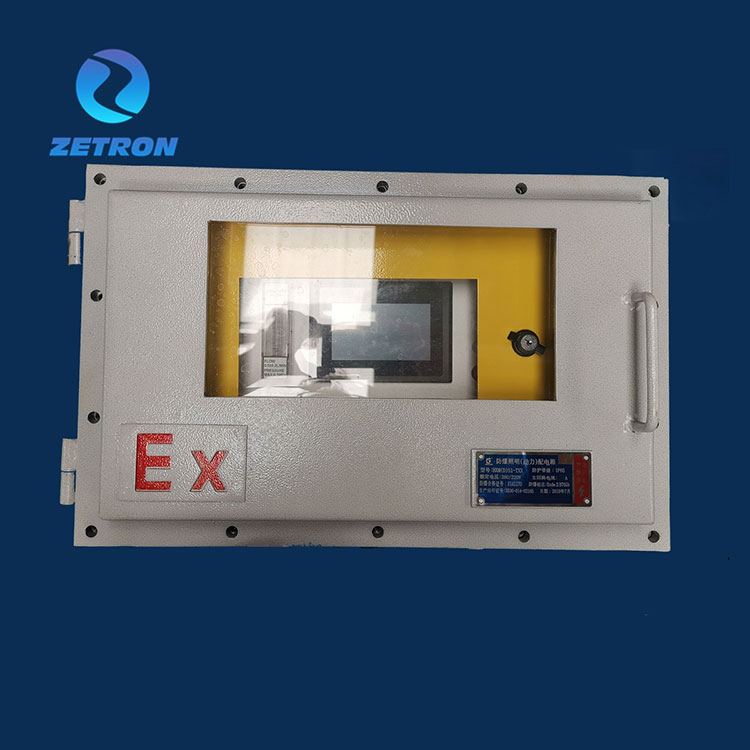

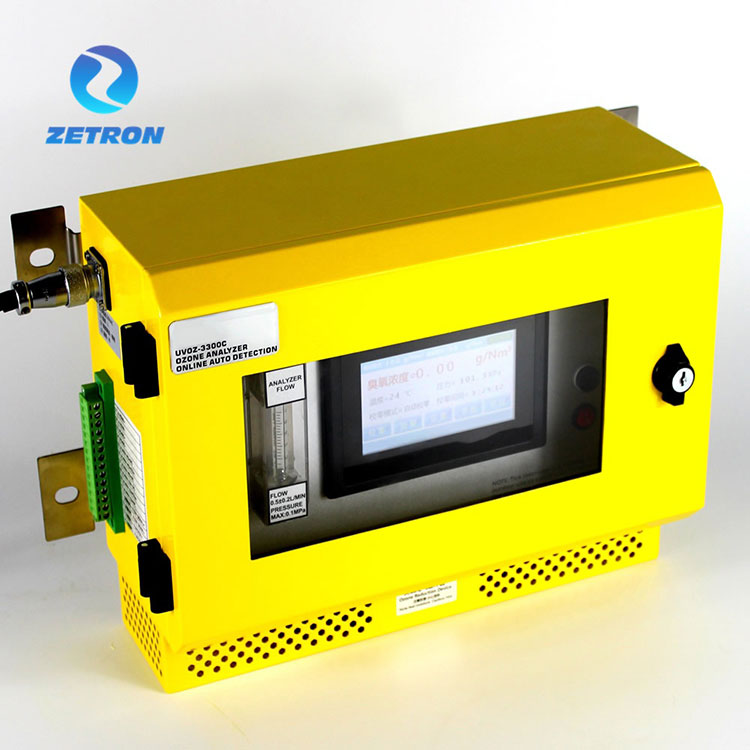

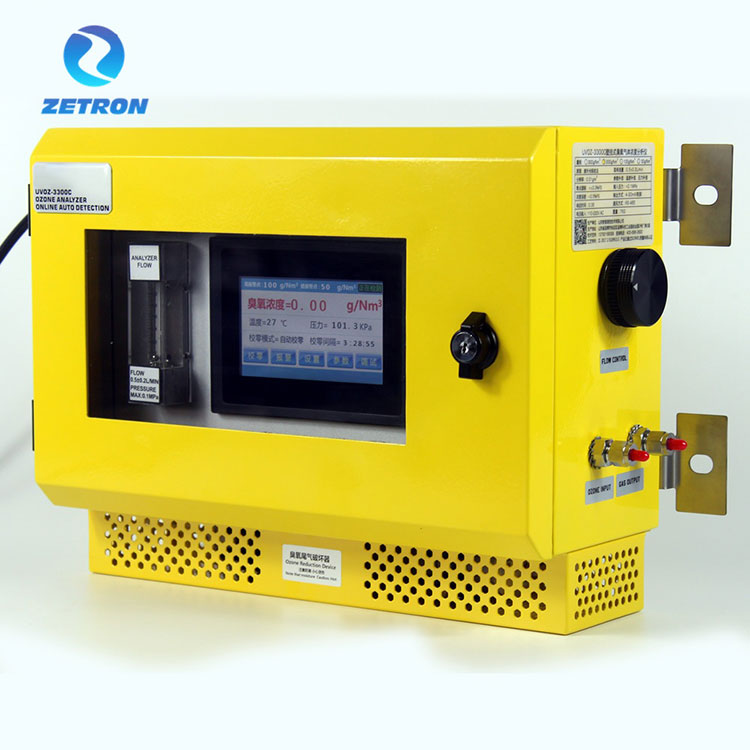

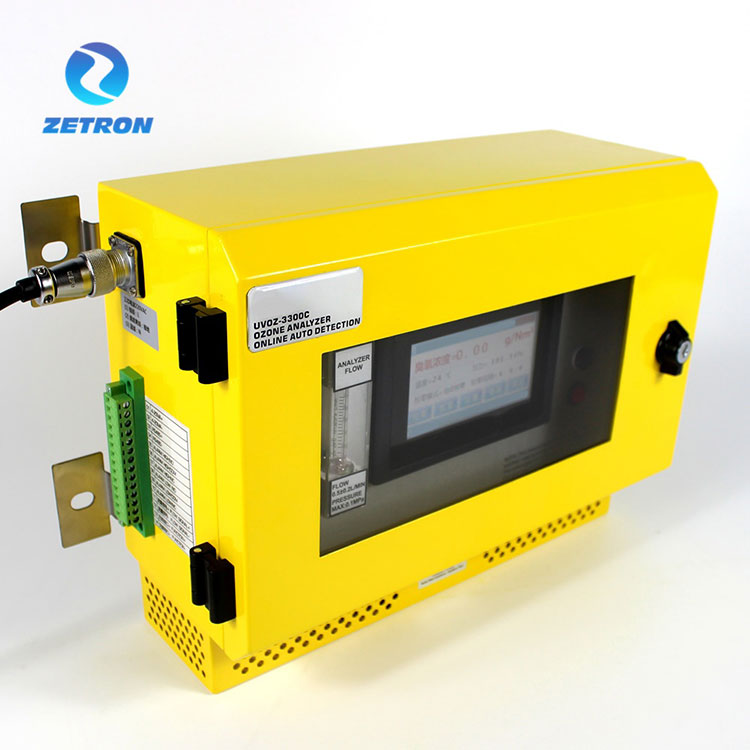

MIC500-OZ Стенен анализатор на озон

Въз основа на закона на Ламбърт Бил, анализаторът чрез измерване на промяната на интензитета на светлинния сигнал преди и след UV абсорбцията, за да изчисли текущата концентрация на озон. Оборудването използва усъвършенствана система с двоен източник на UV светлина с интелигентна система за управление на тръбата на лампата и отделна фотоклетка технология, която позволява на анализатора да има характеристиките на липса на изтичане, против високо налягане, против въздействие на газ за вземане на проби.

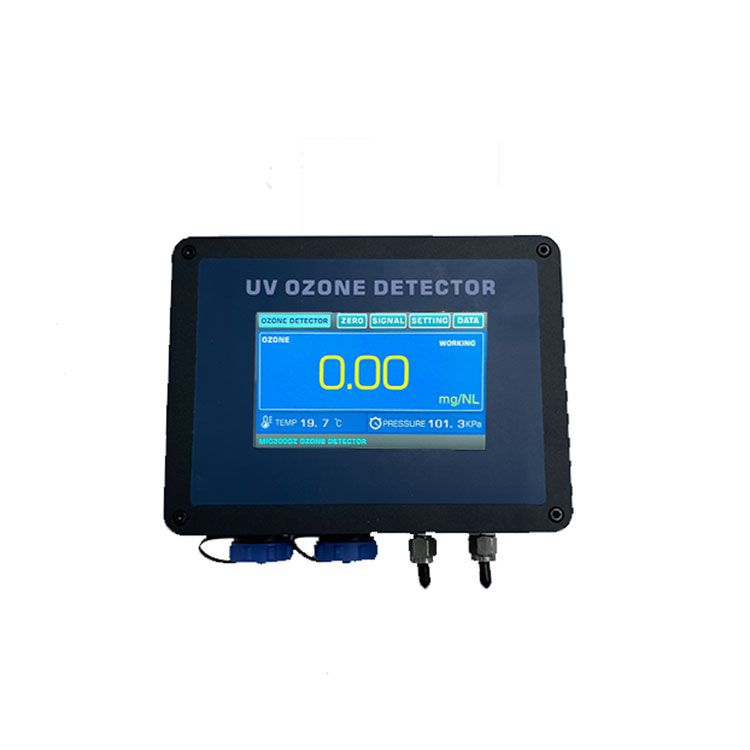

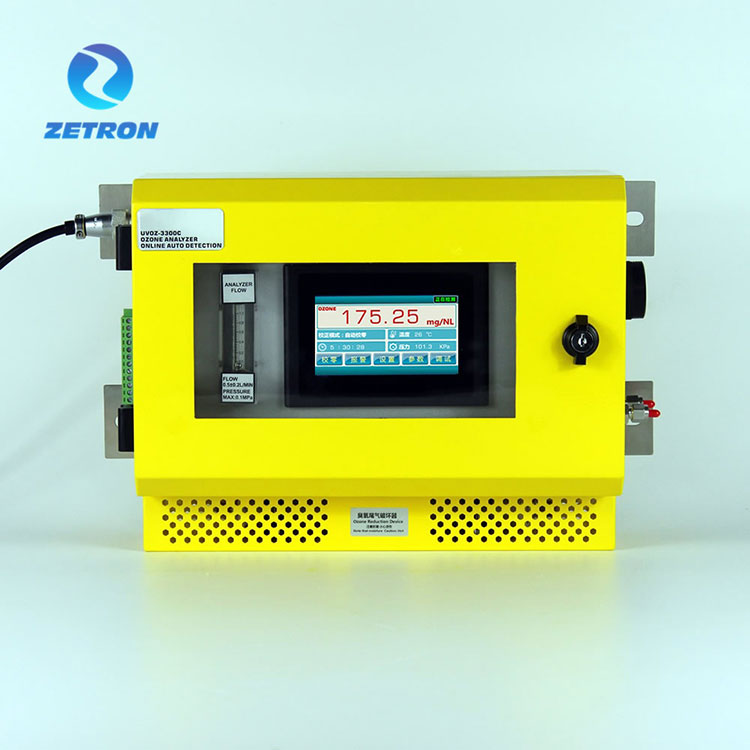

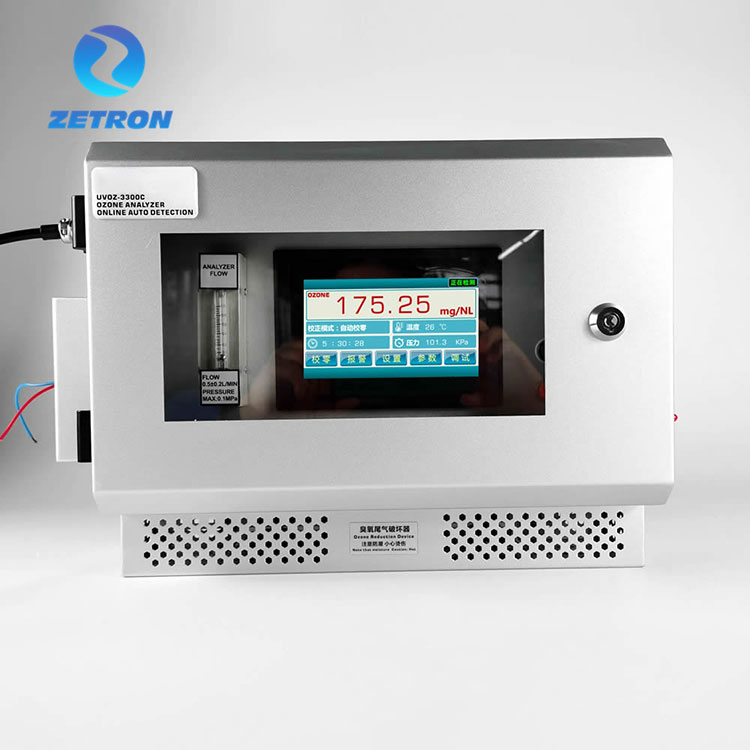

Стенен озонов анализатор има интерфейс за работа със сензорен екран, който показва концентрацията на озон в реално време. И сензорният екран също е с дисплей за компенсация на налягането и температурата. За обхвата на висока концентрация (g/Nm3) той има функцията за въвеждане на поток, която може да показва изхода на генератора на озон в реално време. Основният компонент използва дълготрайна система за ултравиолетова светлина с кварц с висока пропускливост на светлина, за да се предотврати отместването на нулата да повлияе на точността на откриване. Не е необходимо да затваряте въвеждането на озон при нулиране, за да сте сигурни, че оборудването може да работи непрекъснато 24 часа.

Концентрацията на озон се показва в тегловни проценти озон (%wt/wt), грамове озон на нормален кубичен метър проба газ (g/Nm3) на буквено-цифров дисплей. Единицата за концентрация може да се променя по време на работа.

Допълнителните модифицируеми параметри са между другото:

Единица за показване на налягането (kPa)

Параметри на алармата (висок/нисък праг)

Естество на газа носител: въздух или кислород (вкл. PSA)

Параметри на интерфейса RS-485

4-20MA  сигнален изход

Обхват и режим на работа по избор

 Технически характеристики

Структурата

ВХОДЕНА МОЩНОСТ:

АЛАРМА СИНГАЛЕН ИЗХОД

ЕДИНСТВЕН ИЗХОД

Връзката и процесът

Диаграма на процеса на вземане на проби от активен анализатор на озон

Инструкция за работа

【1】.Условие за използване

Този анализатор се използва за вътрешен монтаж и работа. Препоръчва се предварително загряване за 5 минути и след това нулиране веднъж. Може да се използва онлайн за 24 часа. Моля, обърнете внимание на безопасността на захранването и околната среда, когато използвате. Той е оборудван с UV LED система за наблюдение на източника на светлина и системата ще се регулира според яркостта на източника на светлина. Ако нулево отклонение без озон, можете ръчно да нулирате за почистване. Понякога се получава нулево отклонение, което може да се игнорира.

【2】 Предупрежденията

①Този озонов анализатор се използва на закрито и околната среда трябва да се поддържа вентилирана, суха, без други корозивни газове. По-специално, ако има амоняк, хлороводород, сероводород и други газове в околната среда трябва да бъдат своевременно защитени от корозия. Всеки проблем, причинен от това състояние, не е в рамките на безплатната гаранция.

②Трябва да се гарантира чист и сух газ озон. Ако е необходимо да се открие концентрацията на озон във влажни места или с масло, прах, филтри (филтри за димни газове) и изсушители (електронни кондензатори) трябва да бъдат монтирани на входа на инструмента. В противен случай всеки проблем, причинен от това състояние, не е в рамките на безплатната гаранция.

③Строго е забранено свързването на изхода на разрушителя на отработените газове към главния тръбопровод и отработените газове трябва да бъдат изпразнени или унищожени.

④Ако инструментът не се използва дълго време, е необходимо редовно да електрифицирате нагревателя и да съхранявате инструмента срещу влага

⑤Разрушителят на отработените газове в работно състояние ще бъде ентусиазиран, строго се забранява директното докосване с ръка. Обърнете внимание, че разрушителят на отработените газове ще бъде невалиден, ако дълго време е във влагоизолация. Ако установите, че озонът прелива на изхода, моля, свържете се с производителя, за да го смените.

⑥Входящата свързваща тръба трябва да използва PTFE материал.

⑦Въздушният филтър на производителя може да филтрира само прахови частици. Ако потребителят трябва да открие озонов газ с маслена мъгла, водна мъгла и други среди, моля, свържете се с производителя навреме, за да персонализирате устройството за предварителна обработка.

C. Операционен интерфейс

（висока концентрация 0-300g/Nm3   0-200g/Nm3   0-100g/Nm3  0-50g/Nm3）

основен интерфейс - функция за нормален дисплей

„Работи“, „калибриране“ и „грешка“ се показват в долния десен ъгъл на интерфейса на главния екран.

●РАБОТИ: изпълнете състоянието на теста

●НУЛИРАНЕ: инструментът е в операция за калибриране на нулата

●ГРЕШКА: повреда на озоновия анализатор. Моля, свържете се с производителя навреме.

●ЗАРЕЖДАНЕ: След като инструментът е включен, горещата машина показва състоянието на зареждане

Меню за нулиране

Потребителите могат да избират между режимите "ръчно калибриране на нулата" и "автоматично калибриране на нулата" според ситуацията.

Интервалът на автоматично калибриране на нулата може да бъде зададен от потребителите според техните нужди.

Когато се установи, че концентрацията на озон е ≥100g/Nm3, производителят препоръчва време за автоматично нулево калибриране от 24-96 часа.

При откриване на стойности на концентрация на озон≤100g/Nm3, производителят препоръчва време за автоматично калибриране на нулата от 8-12 часа.

Бутонът „Веднъж ръчно калибриране на нулата“, когато се задейства, извършва операция за калибриране на нула на анализатора на концентрацията на озон.

Меню за сигнали

Потребителите могат да настроят "високи алармени точки" и "ниски алармени точки" според тяхната ситуация. Инструментът с два комплекта релеен сигнален изход, потребителите могат да свържат два комплекта NO, COM, NC релейни сигнали.

Когато използвате релейни сигнали, трябва да се отбележи, че релейните сигнали трябва да бъдат с постоянен ток с максимум 24 V. Опитайте се да избягвате директен достъп до релейни сигнали от 220 VAC.

Меню за настройка

а. Потребителите могат да зададат "температурна компенсация", за да приведат стойности в "отворени" и "затворени" места, които с изчисления на концентрацията на озон.

b. Потребителите могат да зададат "компенсация на налягането", за да приведат стойности в "отворени" и "затворени" места, които с изчисления на концентрацията на озон. Този трансмитер за налягане на инструмента поддържа изпомпване на проби и активна компенсация на налягането.

c. Потребителите могат да изберат модула, както е показано по-долу, според ситуацията:

Допълнително обяснение:

Единиците g/Nm3 & g/m3 NTP означават концентрацията на озон при стандартна температура (20 ℃ вероятно) и стандартно налягане (101,325 KPa).g/m3 NTP

（NTP- нормална температура и налягане， STP- стандартна температура и налягане）

g/Nm3 е израз на международно изразяване. Дисплеят следва международната практика и приема режима на изразяване на концентрацията g/Nm3.

Меню ДАННИ

Вижте главния екран на менюто с параметри.

Стойностите на данните в менюто на параметрите са същите като индикаторите на параметрите, използвани от техническия персонал на производителя за оценка на работата на озоновия анализатор. Тази страница с параметри показва различните параметри на двупътния озонов анализатор за ултравиолетова абсорбция, използвани за определяне дали озоновият анализатор е в нормално състояние на откриване и показване.

●UVLED-R: реакцията е източникът на UV светлина при липса на параметри за интензитет на газовата светлина.

●UVLED-M: параметърът на интензитета на светлината на източника на UV светлина след преминаване през камерата за откриване (светлинна клетка).

●DATA-ZERO и DATA-ABSR са стойност на данните за параметъра, получена от озонов анализатор съгласно закона на Бил Ламбърт и програмния алгоритъм.

Състояние на системата: „NORMAL“ и „ERROR“ могат да преценят дали озоновият анализатор може да работи нормално според изчислението на параметрите на инструмента.

●TheLED-Svalue е способността на потребителя да калибрира повторно данните от сензора за концентрация на озон въз основа на промените в текущата концентрация.

Референтното съотношение отразява интензитета на текущия източник на ултравиолетова LED светлина, когато не е бил изложен на газ.

Референтната стойност отразява параметъра на интензитета на осветяване на източника на ултравиолетова LED светлина без преминаване през газ по време на калибриране на нулата.

Функция за автоматично регулиране: Фонът на инструмента ще запише яркостта (референтна стойност) на ултравиолетовия светодиод по време на нулево калибриране. Когато яркостта на ултравиолетовия светодиод се отклони, системата автоматично ще коригира яркостта на ултравиолетовия светодиод, така че нулевата точка на сензора за концентрация на озонов газ да се регулира автоматично в рамките на определен диапазон, ефективно избягвайки отклонението на нулевата точка.

Меню за отстраняване на грешки

Менюто за режим на отстраняване на грешки е основните настройки и за коригиране на параметрите. Потребителите не се опитват да влязат в менюто за парола, когато грешката в паролата достигне определено време, инструментът автоматично ще се заключи със син екран.

Този операционен фонов интерфейс и настройки могат да модифицират и модифицират параметрите на озоновия анализатор, като "коефициент на концентрация", "Яркост на UV лампа", "4-20mA стойност", "температура", "налягане", "параметри на фотоелектрически приемник", "коригираща стойност", "връщане към нулева стойност".

【4】Инструкции за комуникация

● 4-20MA единичен изход

Изходът на сигнала 4-20MA е активен изход. Потребителите имат директен достъп до оборудване за събиране на данни като едночипов компютър или PLC. Никога не зареждайте напрежение към сигналния порт 4-20MA.

●RS-485 комуникация（Функция за избор）

ЗАБЕЛЕЖКА: Настройка на адрес в сензорния дисплей!

●RS-485 комуникация（Функция за избор）

Режим на комуникация: Modbus-RTU(RS－485)；

Комуникационни параметри: 9600，8，N，1；

Формат на данните: шестнадесетично получаване, шестнадесетично изпращане

Прочетете стойността на регистъра:

Връщане на данни

Напиши регистър:

Върната стойност:

7. Поддръжката

При нормална употреба действителният експлоатационен живот зависи от средата на обекта. Препоръчително е анализаторът да се калибрира веднъж на всеки 18 месеца от фабриката за връщане (калибрирането е безплатно, потребителят поема таксата за връщане и транспорт). В тежка среда се препоръчва да калибрирате сензора веднъж на всеки 12 месеца, за да гарантирате валидността на данните от теста. Елементи за поддръжка, както следва:

(1) Дали има теч във всмукателната система; износена ли е тръбата за свързване на газ; дали конекторът е закрепен.

(2) Няма разхлабване или счупване на захранващата линия и контакта.

(3) Дали има изтичане вътре в анализатора, дали усеща миризмата на озон.

(4) Друг необичаен проблем.

Ако възникне някой от горните проблеми, моля, информирайте производителя възможно най-скоро.

8. Предупрежденията

A. Строго е забранено да се разглобява и сглобява оборудването. Етикетите трябва да се пазят непокътнати при употреба, в противен случай няма да има гаранция.

Б. Поддръжката трябва да има професионален персонал, който да работи.

C. Не разглобявайте произволно и избягвайте ненужни повреди при отваряне на оборудването.

D. Поддържайте оборудването чисто, не докосвайте екрана с твърди предмети, за да предотвратите надраскване на екрана.

Д. Изключете захранването и предпазвайте от влага, когато оборудването е близо.

F. В случай на необичайна ситуация, незабавно изключете захранването и източника на газ и се свържете с производителя навреме.

9. Съхранението

Инструментът трябва да се съхранява в добре вентилирана, суха и некорозивна среда с околна температура -10℃～＋40℃，, относителна влажност не повече от 80%. Газът за вземане на проби с относителна влажност не повече от 80%, а температурата на газа трябва да бъде -50℃～＋80℃.

10.Срок на валидност

Животът на продукта зависи от степента на стареене на електронното устройство. След подмяна на остарялото електронно устройство, продуктът може да се използва нормално.

Тестова гама:	□0-300g/Nm3	□0-200g/Nm3	□0-100g/Nm3
	□0-50g/Nm3	□0-1000ppm
Разделителна способност на дисплея:	□0.01g/m   забележка：1mg/L=1g/m3=467ppm
Дисплейна единица:	□g/Nm3 □mg/NL   □%WT
Метод на вземане на проби:	□активно вземане на проби от налягане  □вземане на проби от изпомпване
Интерфейс на съдържанието:	□концентрация на озон   □температурна компенсация
	□компенсация на налягането
Живот на източника на светлина:	Около 30000-50000 часа
Интерфейс на дисплея:	4,3-инчов интерфейс за работа със сензорен екран
Спомагателна функция:	компенсация на температура и налягане
Поток на вземане на проби:	0.5L±0.2L/мин
Входящо налягане:	<0.1MPa
Грешка в концентрацията:	< 0,3% FS
Отклонение на линията:	< 0,2% FS
Нулево отклонение:	<±0,3%.FS
Време за реакция:	сигналът е 0.03S, показването е 0.3S.
Околна температура:	-20～50℃；
Калибър за вземане на проби от серийно свързване:	Байпасно вземане на пробиΦ6 (6*4mm бързо усукващ интерфейс) Байпасно вземане на проби Φ8 (8*6 mm интерфейс с бързо усукване)
Режим на комуникация:	RS-485
Изходен режим:	4-20mA
Релеен сигнал:	Висока аларма, Ниска аларма
Захранване:	AC 110-220V；

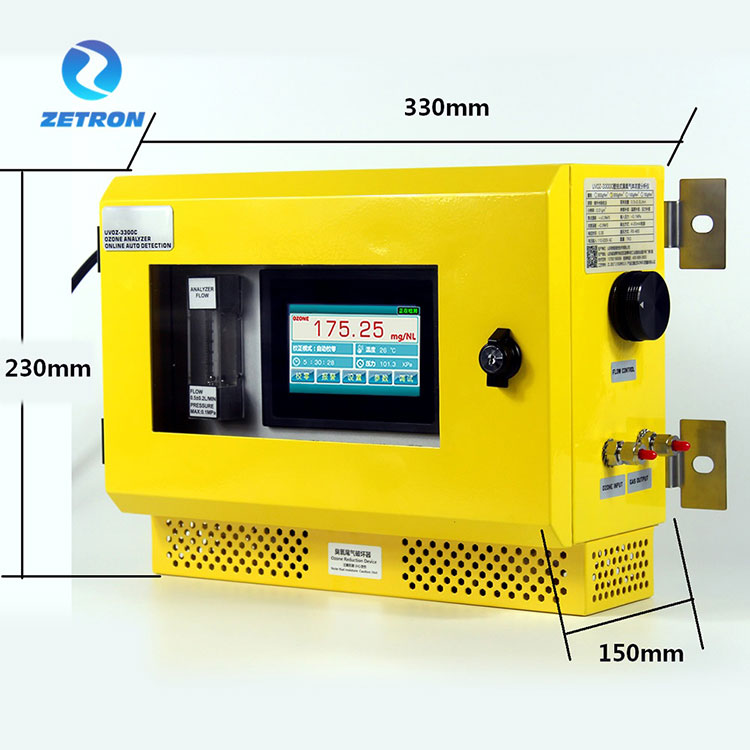

Размер:	230 мм (височина) × 330 мм (ширина) × 150 мм (дълбочина)
Стандартна конфигурация:	□Антисептичен разходомер     □филтър   □Унищожител на озонови газове  □ помпа за вземане на проби
