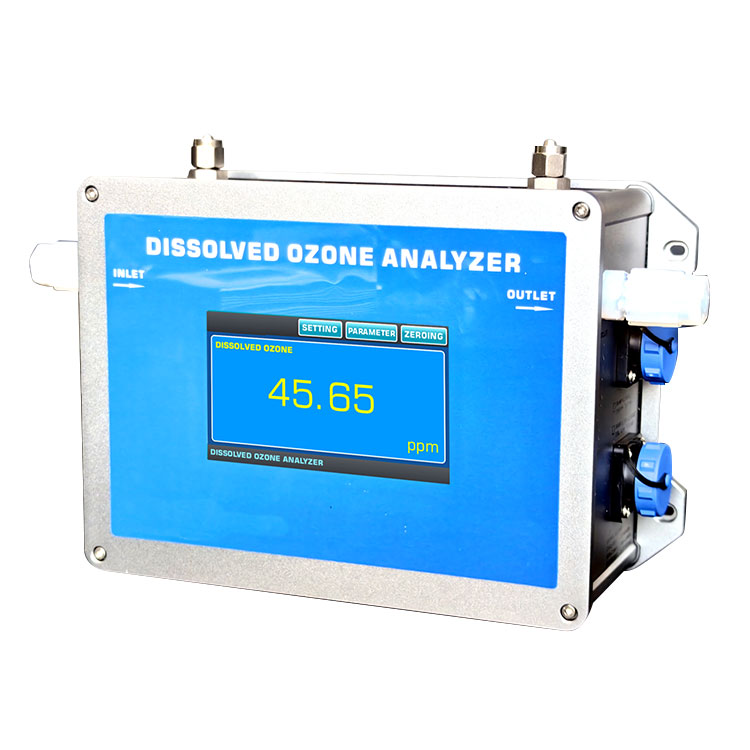

Разтворен озонов анализатор

Разтворен озонов анализатор

Принцип на откриване: Метод на абсорбция на UV двоен път, използван за анализ и откриване на концентрация на разтворена озонна вода в чешмяна вода, чиста вода или полупроводникова индустрия.

Обхват на измерване: 0-20ppm; 0-50ppm; 0-100ppm; 0-120ppm; 0-180ppm; 0-200ppm.

Характеристики на продукта: Този UV разтворен озонов анализатор има вътрешна функция за автоматично регулиране на източника на светлина, която може да регулира яркостта на източника на LED светлина в реално време въз основа на данните за референтната светлина на нулевата точка, за да гарантира стабилността на нулевата точка. Този анализатор на концентрация на озонова вода на оптична озон може да бъде свързан паралелно или серия с разтворения озонов воден тръбопровод, използван главно за анализ и откриване на концентрация на разтворена озонна вода в чешмяна вода, чиста вода или полупроводникова промишленост.

Този разтворен озонов анализатор има функция на системата за автоматична регулиране с UV източник на светлина, който може да регулира яркостта на UV LED източника на светлина в реално време според данните за референтната светлина, за да поддържат постоянни данни за нулева точка, като гарантират стабилността на нулевата точка. Това е патентован продукт на нашата компания. Този анализатор на концентрация на озонова вода UV може да работи непрекъснато, без да спира за 24 часа.

Разтворен озонов анализатор - Преглед на продукта

Анализаторът на разтворената озонна концентрация е директно измерване на съдържанието на озон в ултрачиста вода или постоянна вода за мътност, използвайки ултравиолетова спектрофотометрия. Персонализираната версия е HF, която може да се използва за 20% озозен разтвор на озона на хидрофлуорови киселини. Материалите в контакт с озоновата вода включват PTFE, FFPM, PFA и кварц или сапфир. Анализаторът за концентрация на озонова вода UVOZ-180W е оборудван с вход и изход и е оборудван с работен интерфейс на сензорен екран. Изходът е директно свързан към PLC с 4-20MA и RS-485 сигнални линии.

Анализаторът на разтворената концентрация на озон има функция на системата за автоматична регулиране с UV източник на светлина, който може да регулира яркостта на UV LED светлината в реално време според данните за референтната светлина, за да поддържат постоянни данни за нулева точка, като гарантират стабилността на нулевата точка. Това е патентован продукт на нашата компания. Този озонов анализатор може да работи непрекъснато, без да спира за 24 часа. Превъзходната стабилност на този анализатор на концентрация на озон се постига чрез използване на истинска оптична система с двоен лъч и изключително дълготраен ултравиолетов LED източник на светлина.

Черупката на анализатора на разтворената озонна концентрация е алуминиева обвивка с дизайн на пръскане, ниво на защита: IP65, размер: 260x160x90mm (WXHXD) и тегло от около 3 килограма. Този разтворен анализатор на концентрация на вода на озон може да бъде монтиран на стена, с дизайн на кука на гърба. Когато се изисква инсталиране, са осигурени четири монтажни скоби.

Скоростта на входящия поток на анализатора на разтворената озонова вода е 200-300ml/min. Ако е необходим контрол на потока, на изхода на изхода на разтворения анализатор на концентрация на озонова вода трябва да бъде инсталиран дроселен клапан или измервател на потока. Този клапан на дросела трябва да бъде разположен зад сензора (никога пред него! Инсталирането на клапан на дросела на входа ще генерира мехурчета, така че е строго забранено за озонова вода с водни мехурчета, за да влезе в разтворения анализатор на вода на Озон.)

Необходимо е да се поддържа чистотата на входната вода на анализатора на разтворената озонна вода и да се поддържа чистотата на вътрешните сензори на разтворения анализатор на озонова вода. Препоръчва се да се калибрира нулевата точка на анализатора на разтворената озонна вода на вода на всеки 2 седмици. При калибриране на нулевата точка трябва да се въведе чиста вода без озон или цвят

Разтворен озонов анализатор - Характеристики на продукта:

Метод на изпитване: Метод на абсорбция на UV с двоен път, Система за източник на светлина за дълъг живот, висока точност на измерване.

Принцип на измерване: Според закона за бирата Ламбърт прецизното измерване се извършва чрез принципа на фотометричната абсорбция.

Обхват на измерване: 0-20ppm; 0-50ppm; 0-100ppm; 0-120ppm; 0-180ppm; 0-200ppm.

Система за източник на светлина: чужда ултравиолетова система за източник на светлина (дължина на вълната 253,7 nm), с безплатна гаранция от 3 години.

Използване: Инсталиране и употреба на закрито, оборудвана с водоустойчиви авиационни щепсели.

Система на леки басейни: Отделна технология на лекия басейн, без теч, устойчивост на високо налягане и устойчивост на въздействието на течността с висок дебит.

Интелигентна компенсация: Снабден с автоматична нулева регулиране и автоматична функция за компенсация на източника на светлина.

Метод на работа: Той може да бъде ръчно нулиран и по време на нулата е необходимо да се гарантира, че в инструмента няма воден озонов воден разтвор.

Показване на единица: Mg/L, ppm по избор.

Дисплей на данни: Цветен сензорен екран с висока разделителна способност.

Изходна функция: 4-20mA, RS485 комуникация.

Автоматична нулева регулиране: Той може да регулира яркостта на източника на ултравиолетова LED светлина в реално време въз основа на данните за референтната светлина, за да поддържа данни за постоянна нулева точка, като гарантира стабилността на нулевата точка.

Множество версии:

Нормалната версия се използва за чешмяна вода и пречистена вода.

Версията HF може да се използва за 20% озонов разтвор на озона на хидрофлуороводородна киселина.

Разтворен озонов анализатор - структура и състав на продукта

【1】 Размери на инсталацията, монтирани на стена

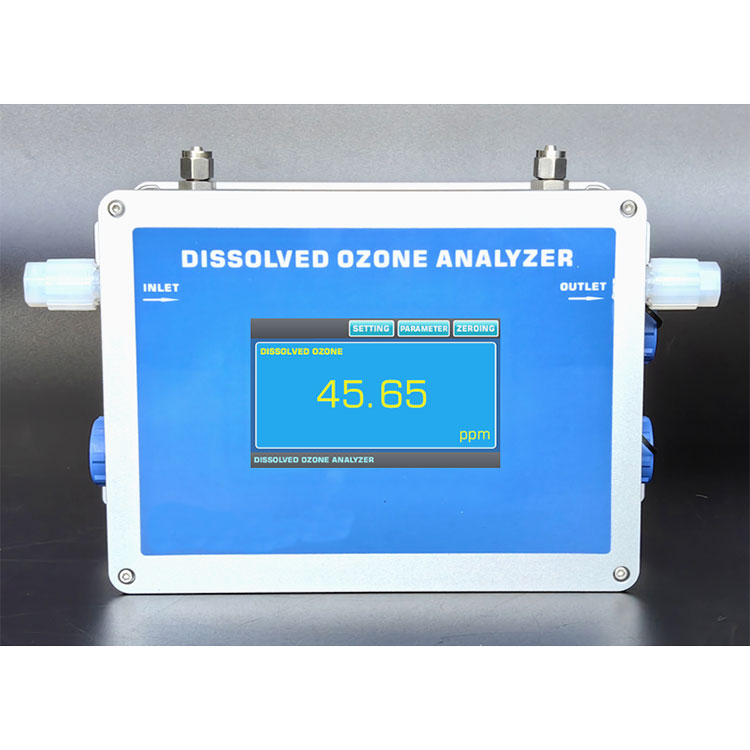

【2】 Показване на панела и екран на дисплея

【3】 Вход за захранване, изход на сигнала, вход и изход

Вход за мощност:

Изход на сигналния терминал:

Терминал на сигнала на дисинг: Използва се за свързване на сигнали за отдалечен дисплей (тази машина вече има екран на дисплея)

Газовият интерфейс над UV разтворения анализатор на озонова вода се използва за интерфейс с компресиран въздух. Ако температурата на озоновата вода е твърде ниска, се препоръчва да се въведе компресиран въздух в инструмента, за да се предотврати кондензацията във вътрешния озонов воден тръбопровод на инструмента.

Анализатор на разтворен озон - диаграма на процеса на свързване на продукта

Анализатор на разтворен озон - Диаграма за свързване с проби от положително налягане

(Препоръчва се да се използва този процес на свързване за разцепено вземане на проби. Обърнете внимание, че измервателният уред трябва да бъде инсталиран в изхода на разтворения анализатор на озонова вода.)

Разтворен озонов анализатор, диаграма за свързване с отрицателно налягане на помпата

(Препоръчва се да се използва този процес на свързване за разцепено вземане на проби. Обърнете внимание, че измервателният уред трябва да бъде инсталиран в изхода на разтворения анализатор на озонова вода.)

ЗАБЕЛЕЖКА: Производителят на разтворения измервател на водния поток на озона е стандартен аксесоар за конфигурация, а помпата за отрицателно под налягане е незадължителен продукт. Можете да се консултирате с производителя, за да го закупите отделно.

ЗАБЕЛЕЖКА: Без версия на дисплея производителят ще конфигурира отделно аксесоари за сензорен екран (дължина на проводника в рамките на 2 метра)

Разтворен озонов анализатор - технически параметри:
